SOLIDWORKS Electrical Schematics Professional

Tvorba 2D schémat obsahuje nástroje pro několik typů schémat obvodů, součástí a kabeláže ve společném projektu.

Katalogové číslo: 301 Kategorie: , Štítky: ,

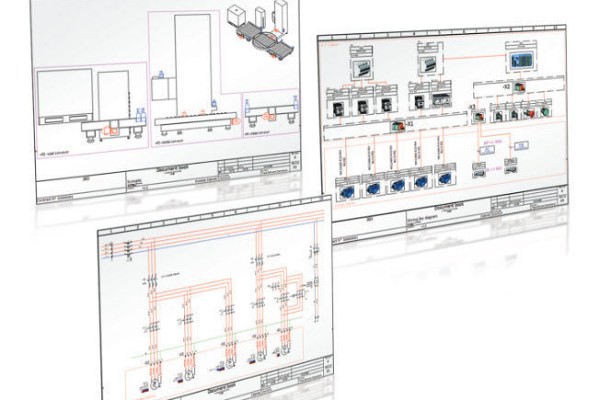

SOLIDWORKS Electrical Schematics Professional poskytuje snadno použitelné 2D návrhové nástroje, které umožňují efektivně definovat elektrické zapojení pomocí několika typů schémat zapojení formou projektu s generováním soupisů součástek, vodičů, kabelů a databáze součástí.

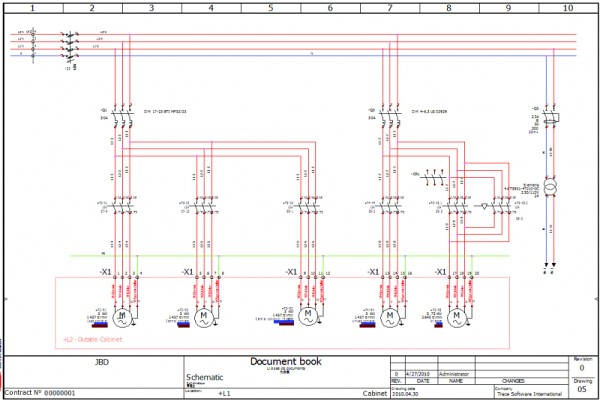

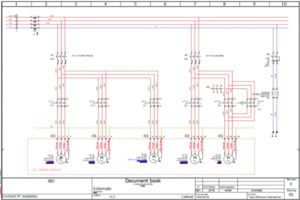

  • návrh liniového nebo víceliniového schématu ve 2D
  • liniové schéma provázané se schématy zapojení
  • panely nástrojů a propojení schématu
  • práce více uživatelům nad jedním projektem
  • možnosti obousměrné aktualizace mezi 2D schématem a 3D modelem
  • automatizované generování PLC schématu

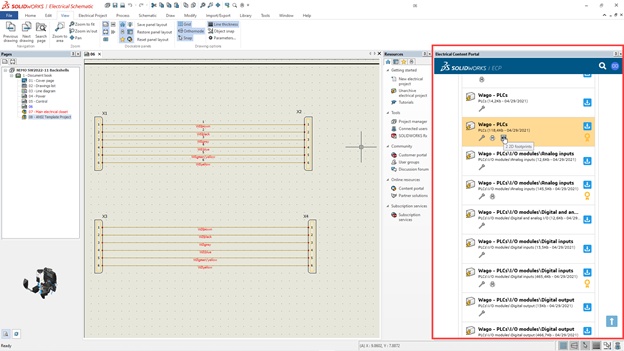

  • rozsáhlá knihovna dílů a symbolů
  • přímý import symbolů s atributy připojení
