Skenování a zaměřování vnitřních prostor

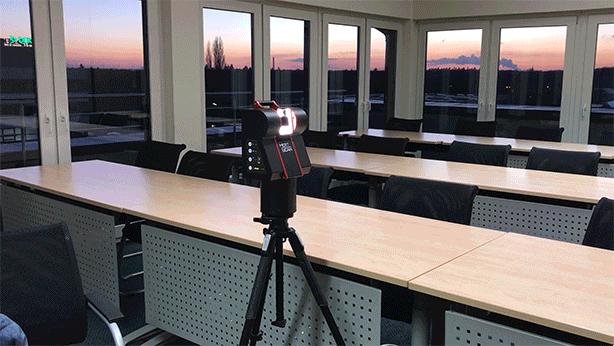

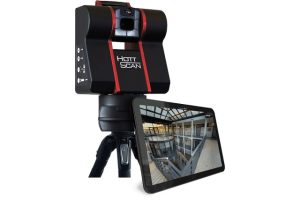

HottScann Room Scanner
Univerzální 3D sken řešení pro zaměřování vnitřních prostor. Rozsah měření 0,05 až 80m s úhly 347° horizontálně a 180° vertikálně, rozlišení 5 megapixelů (2 592 x 1 944). Příslušenství včetně trojnožky, baterie, nabíječky, USB konektoru, přenosného pouzdra a HottScan-App.
- Jednotlivé měřicí body mohou být zadávány za chodu
- Informace o obrazu a měření jsou dostupné kdykoliv
- Detailní 360° panoramatický obraz
- Kompletní fotodokumentace
- Náhled panoramatu pro kontrolu na místě
- Přenos dat přes USB konektor nebo Wi-Fi
- Eliminuje opakované návštěvy stavebních prostor
- Přenosnost (nízká hmotnost) a dlouhá provozní doba
- Výměna baterie v řádu sekund
| Featured ange-range | Measurement range | 347° horizontal, 180° vertical |
| Relative accuracy: | 0,01° | |
| Technical specs laser distance measurer | Type | Co-axial, Visible red laser < 1 mW, IEC 60825-1:2003-10 |
| Operational lifetime | > 50.000 hours | |
| Measurement range | 0.05 – 80 meter | |
| Laser Class | 2 | |
| Laser type | 650 nm; < ImW | |
| Ø laser- dot (on distance) | 5m: 4mm 10m: 8mm 50m: 28x14mm Accuracy: +/- 1mm, depending on distance, surface & light conditions | |
| Camera resolution | Field of view | (5 Megapixels) 2592x 1944 (h x v) |
| Flare angle | appr. 54° x 41° | |
| Controls | User interface | Userinterface with soft-touch buttons and LED illumination/ battery capacity/ status display and error indicator, remote control feature |
| Data transfer | USB | 32 GB USB flash drive |
| WiFi | 802.11 b/g/n, 2,4 GHz wireless LAN | |
| Range | 50 m depending on environmental conditions | |
| Power supply | Mains adapter | At discharge of 16.8 V – primary voltage : 100V- 240V, 19.5 VA, 50/610 Hz |
| Battery | Operation between 11.2- 16.8V | |
| Running time | Up to 11.5 hours depending on use of LED lighting; typical running time is approx. 8 hours | |
| Environmental conditions | Operating ambient temperature operation and battery Charging | +0° bis +40° C |
| Storage | -20° bis +50° C | |
| Dust and moisture | IP 40 |
| Special features |
|
Software pro skenování

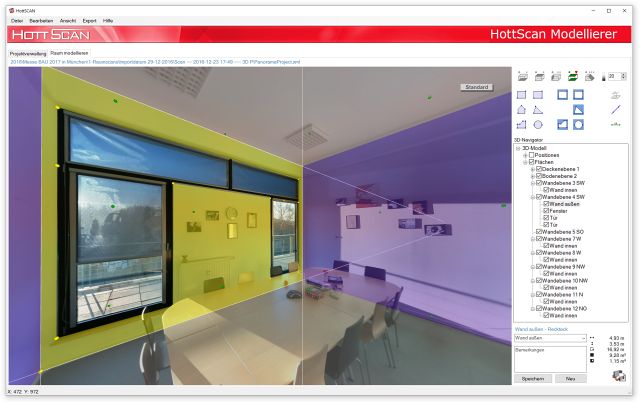

HottScan Room Modeller – modelář místností
Software HottScan Modeller poskytuje komplexní a pohodlnou tvorbu rovin a ploch pro bezchybné vytvoření 3D modelu. Uživatelsky přívětivý software vám pomůže vyhodnotit a dokumentovat rozměry, jednotlivé body a ověření komplexních podmínek. Jakmile je vykreslena podlaha nebo strop, software může jednoduše přidat skryté části místnosti. Ke každé části budovy (zdi, stropy atd.) a otvorům (dveře/okna atd.) mohou být přiřazeny typy komponent.
- Hierarchická administrace projekt
- Export kvantitativní analýzy ve formátu CSV
- Snadné modelování z perspektivy měřicího místa
- Manuální nebo automatická nivelace
- Geometrický export ve standardních formátech DWG, DXF, IFC a Collada
HottScan Projects CAD Modeller – software pro kompletní projekty budov
HottScan Projects skládá kompletní podlaží a budovy pomocí exportu z HottScan Room Modeller. Místnosti lze vybírat a umisťovat pomocí drag&drop. Pro uživatele je výhodou funkce automatického ukotvení, která umisťuje a spojuje místnosti dohromady na základě otvorů, jako jsou dveře či okna. S funkcemi rotace a posunu, stejně jako funkcí pro zadání charakteristik zdi, se zaměření budovy stává snadnou záležitostí. Model budovy může být upravován funkcemi HottCAD a je základem pro následnou simulaci a kalkulaci portfolia HS/ETO.
- Přidělení U-hodnot včetně katalogu stavebních prvků
- 3D model budovy s vyznačením zón
- Detailní 2D dokumentace s vyznačením rozměrů, sekcí atd.
- Individuální kalkulace objemů, ploch a hmot
- Funkce exportu seznamu místností pro Excel
- Sekce budovy a půdorys
- IFC import a export (dostupný při platné údržbě)
- Systémové plánování (HVAC) ve 3D modelu budovy
