Zobrazení kosmetického závitu

    Kosmetické závity popisují atributy a znázornění závitu v modelu a na výkrese. Kosmetický závit představuje malý průměr vnějšího závitu nebo jmenovitý průměr vnitřního závitu. Zobrazení kosmetického závitu je dáno nastavením dokumentu. Závity můžete znázornit v dílu, sestavě nebo výkresu a můžete k nim připojit poznámku s popisem závitu. Kosmetické závity můžete přidat i ke kuželovým dírám.

    Upgrade kosmetických závitů

    Důležitá aktualizace kosmetických závitů do nového formátu (od verze 2019) pro soubory verze 2018 a starší!
    Aktualizace kosmetických závitů na úrovni prvků v díle:

    Hromadná aktualizace všech kosmetických závitů pro všechny součásti sestavy:

    Nastavení dílu pro zobrazení kosmetických závitů

    Kosmetický závit se od ostatních popisů liší tím, že je absorbovaným prvkem toho prvku, k němuž je připojen. Kosmetický závit díry se ve stromu FeatureManager nachází jako Kosmetický závit pod prvkem Díra závitu společně se skicami použitými při vytváření dané díry. Zobrazení kosmetických závitů se řídí zobrazením rodičovského prvku.

    Ve stromě Feature manager -> položka Popisy -> klik pr.tl.myši -> Zobrazit popisy

    Ve stromě Feature manager -> položka Popisy -> klik pr.tl.myši -> Detaily… (zobrazit popisy)
    okno Vlastnosti popisu s několika možnostmi nastavení zobrazení popisů

    Ve stromě Feature manager -> Prvek, který obsahuje kosmetický závit -> klik pr.tl.myši -> Zobrazit/Skrýt (ikonka oko)

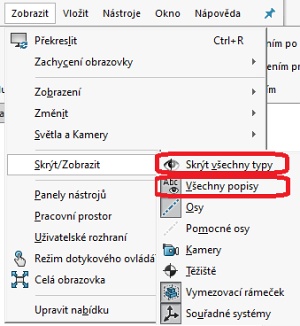

    V menu -> Zobrazit -> Skrýt/Zobrazit (všechny popisy)

    Ve vlastnostech dokumentu (stejné jako Vlastnosti popisu) -> Detailování (zobrazit popisy)

    Nastavení výkresu sestavy pro zobrazení kosmetických závitů

    Pro vložení/zobrazení kosmetického závitu do výkresu sestavy klikněte na nabídku Vložit > Popis modelu a vyberte možnost Kosmetický závit. A to do všech pohledů nebo do vybraného pohledu nebo řezu.

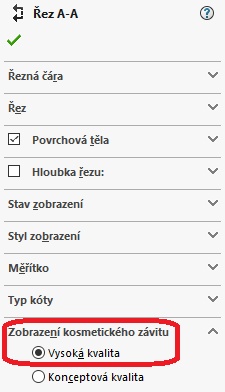

    Pohled nebo řez musí mít zaškrtnutu volbu Zobrazení kosmetického závitu -> Vysoká kvalita

    Vložený kosmetický závit ve výkrese sestavy
